Mentor MP，驅動器解決方案

25A 至 7400A，400V/575V/690V

升級您的控制系統

目前在全球較多應用中還有大量直流電動機正在運行， 其中絕大多數仍可繼續工作。升級您的驅動器可幫助您盡可能提高電動機性能、加強系統的可靠性并通過以太網和(hé / huò) Fieldbus 網絡以數字方式與現代控制設備連接。停機時間減少到低限度，因爲(wéi / wèi)隻需要(yào / yāo)更換驅動器。

直流驅動技術

直流驅動器技術仍然具有較高的成本效益和(hé / huò)效率，而且實施相對簡單。在新的解決方案中，直流具有許多優勢，特别是對于再生發電運行和(hé / huò)大功率應用。

簡單升級

Mentor MP 可作爲(wéi / wèi)Mentor II 的簡易替代産品。它們具有相同的物理尺寸和(hé / huò)連接布局。軟件工具的設計使之可輕松遷移到新的平台。

直流驅動器中的控制技術

CT 擁有較全面的交流和(hé / huò)直流驅動器解決方案。我們可針對您的應用需求和(hé / huò)今後的升級途徑，爲(wéi / wèi)您提供合适的解決方案的合理建議。
Mentor MP 繼承了(le／liǎo) CT 交流驅動器系列産品中控制平台和(hé / huò)軟件工具，因此如果未來您的應用要(yào / yāo)求繼續發展，您都能夠靈活地(dì / de)升級到交流驅動器系統。

多種行業應用

我們适用于衆多行業，這使我們成爲(wéi / wèi)直流解決方案的理想合作夥伴。

Mentor MP的典型應用領域包括：

1.港機和(hé / huò)起重機 2. 測試台和(hé / huò)測功機 3. 電磁抓鬥 4.電梯 5. 輪胎和(hé / huò)橡膠 6. 冶金 7. 線纜 8.造紙 9.海事 10.卷繞 11. 擠出機 12.玻璃 13.物流 14.舞台設備 15. 主軸驅動器 16.粉碎機 17.提供交流驅動系統公共直流母線

全球服務

我們理解您的需求， 能在全球範圍爲(wéi / wèi)客戶提供方便的服務、支持和(hé / huò)專業技術。

更高功率直流電動機

Mentor MP 還可使用多種其他系列的直流電動機，因此我們能夠涵蓋 Mentor MP 直流驅動器的功率範圍。

Leroy Somer LSK 方形架直流電動機：

1.額定功率 4.7kW 至 517 kW   2. 機座号 112 至 280   3. IP23S，防水滴 4. S1 工作制 5. PTC 熱敏電阻 6.IC06 強制通風冷卻，配置标準聚酯過濾網 7.H 級絕緣 8. 3 相全控整流輸入 9.右側接線盒 10.頂部強制風機 11.REO444 型測速發電機 12. 增量式編碼器和(hé / huò)絕對編碼器

更強的控制性能

更強大的勵磁控制能力

每一(yī / yì ／yí)台 Mentor MP 的标配都内置勵磁控制器。由此可控制目前市場上的大多直流電動機。但是，對于以下情況，提供選配的 FXMP25 勵磁控制器：

1.要(yào / yāo)求勵磁電流大于标配驅動器提供電流，但不超過 25A。例如，勵磁電壓較低的老電動機。

2.要(yào / yāo)求磁場強制降低的速度高于标準半控橋的勵磁速度。 例如，在主軸電動機或者具有較高勵磁時間常數的電動機上（其中要(yào / yāo)求弱磁時間低于勵磁繞組的自然時間常數）。

3. 這種應用可通過簡單的勵磁電流反向（無需反向電樞） 實現。例如，在不要(yào / yāo)求快速改變轉矩方向的應用場合。 借助Mentor MP，用一(yī / yì ／yí)個單象限電樞整流器可以實現。

4 象限系統功能，允許轉矩方向緩慢改變。

FXMP25 — 勵磁控制器選件

FXMP25 可借助标準 RJ45 接插線由 Mentor MP 進行控 制，因此可使用标準的驅動器參數進行設置。
FXMP25 還可使用集成鍵盤和(hé / huò)顯示器在獨立模式中工作。
對于勵磁電壓極低而勵磁電流超過 25A 的較早型号的電動機，Mentor MP 本身帶有一(yī / yì ／yí)種勵磁模式，所以可作爲(wéi / wèi)一(yī / yì ／yí)種 勵磁控制器且無需任何附加部件。勵磁電流控制實際上沒有任何限制。

使用壽命更長
由于散熱器冷卻風扇全部采用速度控制，隻在需要(yào / yāo)時運行，因此驅動器實際上沒有“易損件”，這有助于長久的使用壽命。

undefined

根據您的需要(yào / yāo)可定制其他功能

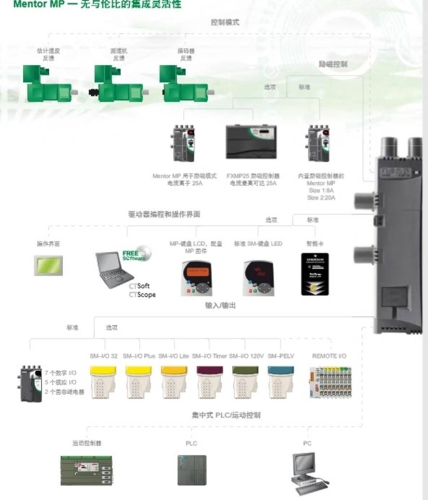

卡扣式選配模塊可幫助您根據自己的需要(yào / yāo)定制驅動器提供 18 種不同選項，包括 Fieldbus、以太網、I/O、反饋附件和(hé / huò)自動化控制器。

智能驅動

Mentor MP 可幫助驅動器系統設計人員将自動化與運動控制嵌入驅動器，由此可提高通訊速度，同時 CTNet（一(yī / yì ／yí)種高性能點對點網絡）可連接系統的不同部分。

可靠的性能和(hé / huò)創新的理念

Mentor MP 采用了(le／liǎo)的設計開發流程，非常注重創新和(hé / huò)可靠性。這一(yī / yì ／yí)流程爲(wéi / wèi)CT 在産品性能和(hé / huò)質量方面赢得了(le／liǎo)市場份額。

簡單的參數自整定

通過 CTSoft 或者鍵盤可執行參數自整定，幫助您測量電動機和(hé / huò)機器屬性并自動優化控制參數，使設備達到優化的性能

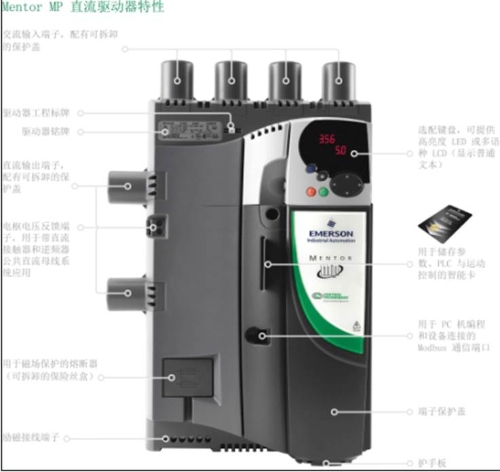

Mentor MP，驅動器解決方案

1.可提供用于單或 4 象限（再生）運行的型号

2. 25A 至 7400A，400V / 575V / 690V

3.選配高亮度 LED 或多語種 LCD 鍵盤，使用普通文本實 現簡單配置

4. 模塊串聯和(hé / huò)并聯，适用于更高功率的電動機工作

5. 12/24 脈沖運行，可有效抑制諧波

6. IP20 防護等級用于 size 1，IP00 及護指闆用于 size 2， 實現輕松，低成本的安裝

7. 集成驅動器和(hé / huò)電動機保護功能，适用于：

    （1）過電流 （2）過熱 （3）失相 （4）晶閘管熱過載 （5） 反饋丢失 （6）失磁 （7） 電樞開路

8. 内置勵磁控制器（含弱磁控制，90%應用不需外置勵磁 控制器）

    （1）機架尺寸 1 對應 8A

    （2）機架尺寸2 對應 20A

9. 選配的 FXMP25 外部磁場控制器适用于最高 25A 的磁場 電流

    （1）供 Mentor MP 或 Mentor II 進行磁場控制的數據線路

    （2）獨立數字控制模式适用于簡單的應用場合

    （3） 磁通控制，可提高開環磁通控制

    （4）智能弱磁控制

    （5）強迫勵磁 — 用于高動态設備反轉

    （6）磁場反向 — 使用單向限主機實現低動态設備的反轉

10. Mentor MP 勵磁控制模式用于電流高于 25A 的場合

11. 串行端口用于 Modbus RTU 和(hé / huò) PC 通信

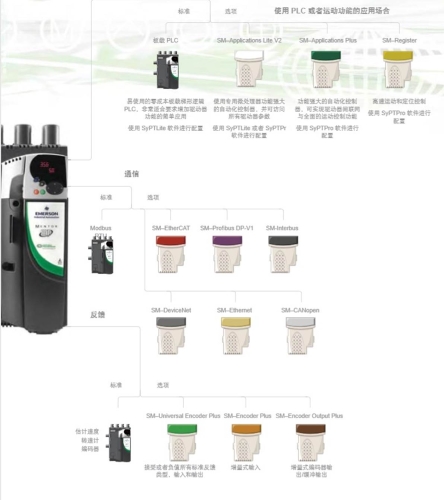

12. 3 個通用選項模塊插槽，使 Mentor MP 能夠利用Control Techniques 的交流驅動器技術解決方案。 每一(yī / yì ／yí)個選項插槽都可實現：

    （1） 高性能 PLC 和(hé / huò)運動控制

    （2） 以太網和(hé / huò)現場總線通信

   （3）與附加反饋設備連接

    （4） 附加 I/O

13. 絕緣控制

14. 用于驅動器參數備份和(hé / huò)複制的智能卡，可實現快速安裝和(hé / huò)維護

15. 标準的集成 PLC

16.用于實現輕松集成的标準軟件功能

     （1） PID 控制器

     （2） 電動電位計

    （3）數字鎖（由主控編碼器控制的從屬設備運行）

17.開環控制，使用根據電樞電壓和(hé / huò)磁通量反饋估計的速度

18. 閉環控制，使用

    （1）測速發電機反饋，連接傳統的直流電動機

    （2）增量式編碼器反饋，用于更高精度和(hé / huò)位置控制

    （3）選配 SinCos、SSI、Hiperface 和(hé / huò) EnDAT 連接功能， 用于高性能應用場合

19. 高性能控制策略

    （1）32位微處理器

     （2） 35μs 電流取樣時間

    （3）速度控制器和(hé / huò)斜坡更新 250μs

    （4）自動調整功能，用于電樞、勵磁電流回路和(hé / huò)速度回路

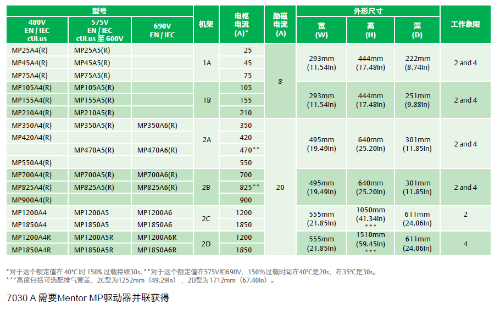

可選型号有：
