SLIO概況

    SLIO是一(yī / yì ／yí)款緊湊的模塊化智能控制與I/O系統，基于SPEED7技術，采用由SMC1000與SNAP+芯片組構建的SLICE BUS高速背闆通訊，配備标準工業總線的耦合器，可靈活配置于不同的應用，不局限于VIPA自有的控制系統。

   SLIO系統的設計融合了(le／liǎo)電氣性能與靈巧的機械結構，安裝非常緊湊，并可以一(yī / yì ／yí)片一(yī / yì ／yí)片地(dì / de)靈活拆裝組合，以适應應用的要(yào / yāo)求。

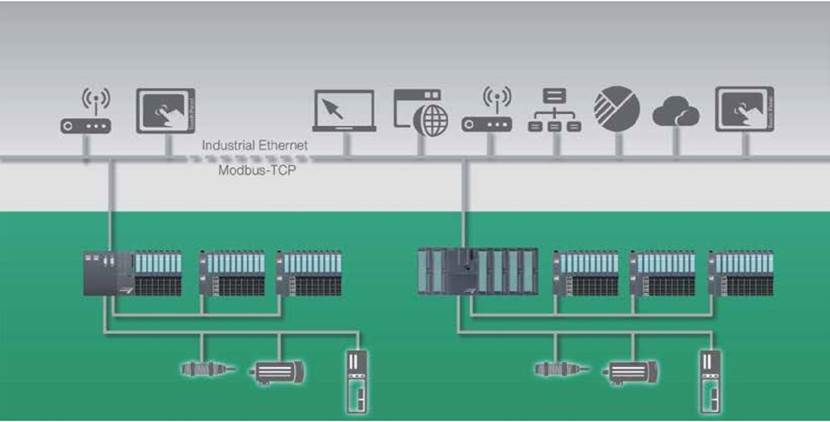

    接口模塊支持PROFINET,PROFIBUS,EtherCAT,DeviceNet,CANopen,EtherNet/IP和(hé / huò)MODBUS TCP,MODBUS RTU協議，可連接64個模塊。

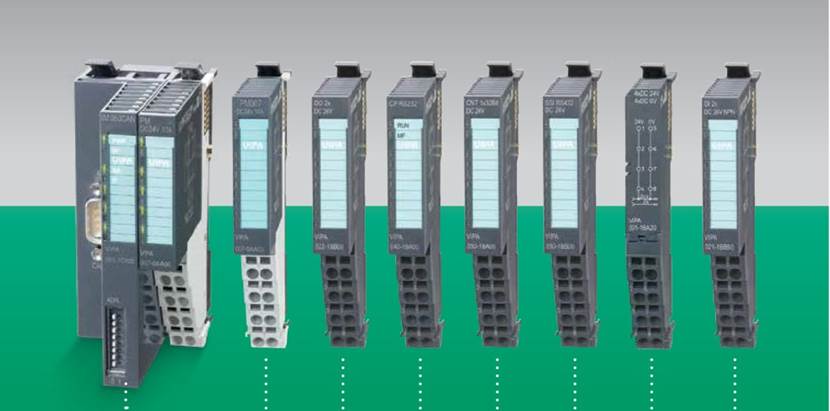

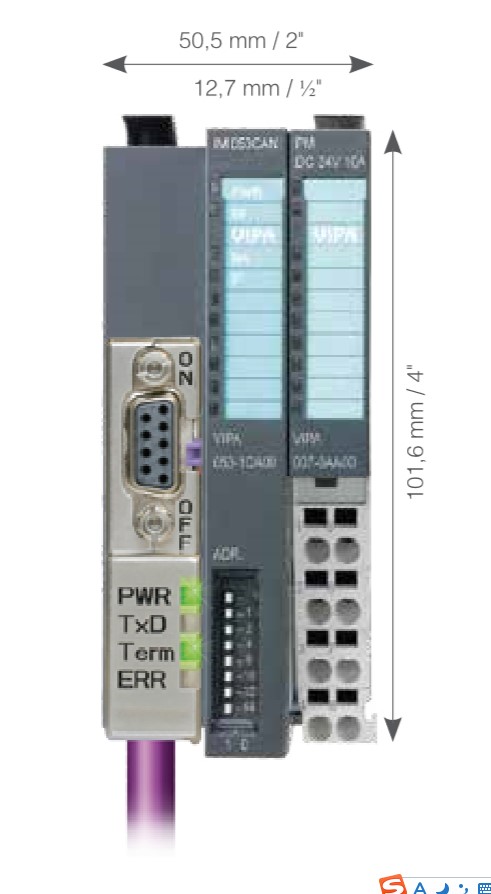

    一(yī / yì ／yí)個模塊單元由底座和(hé / huò)電子模塊組成，兩部分通過安全滑動鎖動鎖扣機構相連接。底座由彈簧卡接端子、電子模闆插座、背闆總線連接器和(hé / huò)導軌鎖緊機構構成，模塊維修時隻需簡單地(dì / de)将電子模塊從底座上拔出更換即可，而安裝在35mm導軌上的底座和(hé / huò)接線無需任何變動。如果要(yào / yāo)更換底座，必須先将其右側的電子模塊拔出，再松開本底座的導軌鎖緊機構，即可把底座單獨取下來。

    配電模塊底座爲(wéi / wèi)白色，以區别于其他模塊，它需要(yào / yāo)外部的DC24V電源實現電源分配，電源接入端子設置爲(wéi / wèi)兩路，一(yī / yì ／yí)路給本站的電子模塊供電，另一(yī / yì ／yí)路通過内部電路轉換成DC5V給背闆供電，這兩路電源在内部是完全隔離的，建議用戶在實際的應用中用兩路電源分别供電，避免由于電子模塊的外接電路問題影響系統的正常運行。如果由于模塊過多，電源分配容量不夠的話，可以随處配置新的配電模塊，以保證此後的模塊供電，也可以根據用戶的都需要(yào / yāo)将模塊分組分别隔離供電。

    憑借LED綜合狀态顯示和(hé / huò)電子模塊的标簽條，可以清晰明确地(dì / de)識别和(hé / huò)監測各通道的狀态。

    随着SLIO CPU的推出，該系列成爲(wéi / wèi)VIPA自動化市場上的集中式控制系統之一(yī / yì ／yí)。用戶可以通過VIPASetCards(VSC)輕松地(dì / de)配置自己想要(yào / yāo)的CPU，除了(le／liǎo)擴展工作内存以外，還可以配置Profibus主/從站接口。

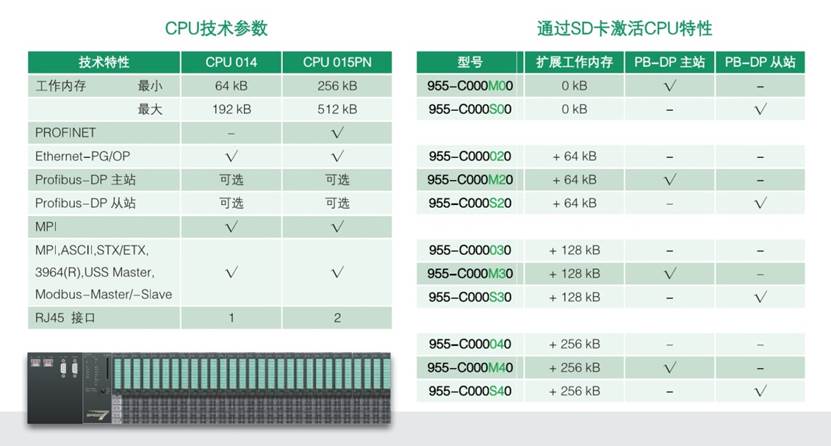

SLIO CPU

√明顯降低用戶的庫存成本

√隻需幾秒鍾，就可以用VSC卡輕松改變CPU的配置

√SPEED7技術：實時處理大量數據，提供靈活的内存擴展，爲(wéi / wèi)應用确保高的運行速度

SLIO緊湊型CPU

更緊湊的SPEED7控制器

    緊湊型CPU 013将PLC CPU、SPEED7技術和(hé / huò)數字量/模拟量輸入/輸出通道結合在一(yī / yì ／yí)起，特定的通道和(hé / huò)技術包含在一(yī / yì ／yí)個外殼之中。

集成的I/O通道，既省錢又省空間

    SLIO家族中的新品，将SLIO CPU與I/O通道緊湊地(dì / de)集成在一(yī / yì ／yí)起，例如，在機械設計上節省了(le／liǎo)可貴的空間。新的緊湊型CPU的極具吸引力的價格，降低了(le／liǎo)您的初始投入，并可以節省您的可貴的空間。

技術數據一(yī / yì ／yí)覽

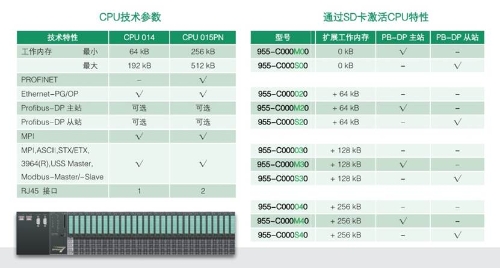

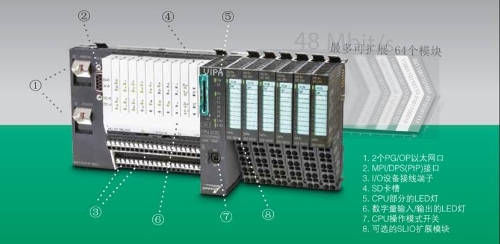

SLIO緊湊型CPU的主要(yào / yāo)特性

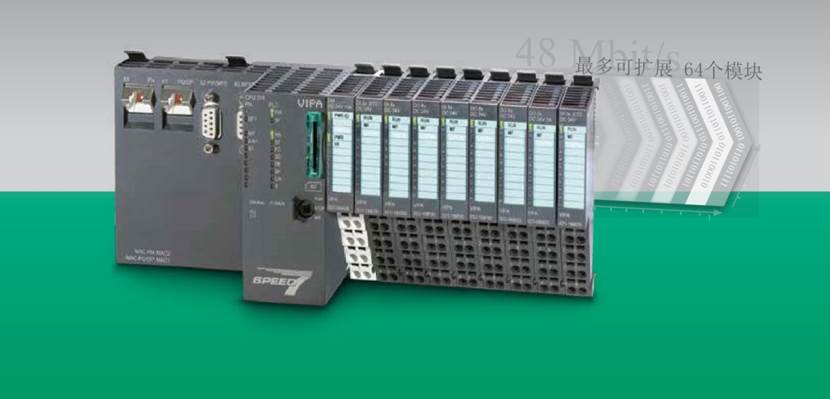

       ·基于SPEED7技術的高速時鍾和(hé / huò)48Mbit/s傳輸速率的快速背闆總線

       ·最多64個模塊的擴展功能，支持所有SLIO系統的模塊類型

       ·通過VSC卡配置CPU，擴展内存、激活PROFIBUS-DP從站功能

       ·CPU和(hé / huò)數字信号通道的LED顯示

       ·2個PG/OP以太網通訊接口

       ·可用于MPI通訊、PtP通訊或用VSC卡激活PROFIBUS-DP從站功能的串口

       ·集成I/O通道16 x DI,12 x DO,2 x AI

       ·4個用于工藝功能的通道：4計數器/頻率測量，2 PWM

SLIO I/O系統

SLIO特性

       高性能背闆總線

          ·傳輸速率高達48Mbit/s

          ·極快的反應時間可達20μs

          ·所有信号和(hé / huò)功能模塊的底座是統一(yī / yì ／yí)的

     易于安裝和(hé / huò)維護

          ·可靠的薄片式結構易于安裝

          ·卡接安裝，快速便捷，便于防護

          ·電子模塊的自動識别系統，可以有效防止安裝錯誤

          ·兩段式概念，底座和(hé / huò)電子模塊可分拆，易于更換，維護方便

     節省空間的連接技術

          ·節省空間的階梯式布線配備彈簧端子

          ·布線理念易于模塊拆裝

          ·統一(yī / yì ／yí)的底座可适用模塊的接線

     簡單明确地(dì / de)訂購流程

          ·一(yī / yì ／yí)個訂貨号給你訂貨信息，不管是耦合器還是其他模塊

          ·所有的模塊均可單獨訂購

          ·耦合器自帶配電模塊，若電流不夠再考慮增加

          ·SLIO不需要(yào / yāo)終端模塊

    清晰的狀态和(hé / huò)診斷監測

         ·診斷監測和(hé / huò)通道狀态通過LED燈顯示

         ·清晰的布局使各通道狀态一(yī / yì ／yí)目了(le／liǎo)然

         ·系統中每一(yī / yì ／yí)個模塊的詳細診斷都可以監測

    方便友好的用戶标簽

         ·标簽條獨立指示每個通道

         ·LED狀态指示燈的含義直接标識在标簽條上

         ·每個模塊的側面和(hé / huò)标簽下均有原理和(hé / huò)接線圖

VIPA System SLIO

Power supplies

007-1AA00 PM 007, DC 24V 10A, DC 24V/5V 3A電子模塊

007-1AB00 PM 007, DC 24V 10A

007-1AB10 PM 007, DC 24V 10A, DC 24V/5V 2A

Digital input modules

021-1BB00 SM 021, DI 2xDC 24V

021-1BB10 SM 021, DI 2xDC 24V 2µs…4ms

021-1BB50 SM 021, DI 2xDC 24V NPN

021-1BB70 SM 021, DI 2xDC 24V Time stamp

021-1BD00 SM 021, DI 4xDC 24V

021-1BD10 SM 021, DI 4xDC 24V 2µs…4ms

021-1BD40 SM 021, DI 4xDC 24V, 3 wire

021-1BD50 SM 021, DI 4xDC 24V NPN

021-1BD70 SM 021, DI 4xDC 24V Time stamp

021-1BF00 SM 021, DI 8xDC 24V

021-1BF01 SM 021, DI 8xDC 24V 0.5ms

021-1BF50 SM 021, DI 8xDC 24V NPN

021-1DF00 SM 021, DI 8xDC 24V 線路檢測

021-1SD00 SM 021, DI 4xDC 24V 安全模塊

Digital output modules

022-1BB00 SM 022, DO 2xDC 24V 0.5A

022-1BB20 SM 022, DO 2xDC 24V 2A

022-1BB50 SM 022, DO 2xDC 24V 0.5A NPN

022-1BB70 SM 022, DO 2xDC 24V Time stamp 0,5 A

022-1BB90 SM 022, DO 2xDC 24V 0.5A PWM

022-1BD00 SM 022, DO 4xDC 24V 0.5A

022-1BD20 SM 022, DO 4xDC 24 V 2 A

022-1BD50 SM 022, DO 4xDC 24V 0.5A NPN

022-1BD70 SM 022, DO 4xDC 24V Time stamp 0,5 A

022-1BF00 SM 022, DO 8xDC 24 V 0.5 A

022-1BF50 SM 022, DO 8xDC 24V 0.5A NPN

022-1DF00 SM 022, DO 8xDC 24 V 0.5 A 線路檢測

022-1HB10 SM 022, DO 2xDC 30V/AC 230V 3A Relay

022-1HD10 SM 022, DO 4xDC 30V/AC 230V 1.8A Relay

022-1SD00 SM 022，DO 4xDC 0.5A 安全模塊

Analog input modules

031-1BB10 SM 031, AI 2x12Bit I  4…20mA

031-1BB30 SM 031, AI 2x12Bit U  0…10 V

031-1BB40 SM 031, AI 2x12Bit I 0(4)…20mA

031-1BB60 SM 031, AI 2x12Bit I 4…20mA(2wire)

031-1BB70 SM 031, AI 2x12Bit -10 V…+10 V

031-1BB90 SM 031, AI 2x16Bit TC -80 mV…+80 mV

031-1BD30 SM 031, AI 4x12Bit U  0…10 V

031-1BD40 SM 031, AI 4x12Bit I 0(4)…20mA

031-1BD70 SM 031, AI 4x12Bit U -10 V…+10 V

031-1BD80 SM 031, AI 4x16Bit, R, RTD

031-1BF60 SM 031, AI 8x12Bit I 0(4)…20mA (2wire)

031-1BF74 SM 031, AI 8x12Bit U -10 V…+10 V

031-1CB30 SM 031，AI 2x16Bit,0…10V

031-1CB40 SM 031, AI 2x16Bit,0…20mA

VIPA System SLIO

031-1CB70 SM 031, AI 2x16Bit,-10…+10V

031-1CD30 SM 031, AI 4x16Bit,0…10V

031-1CD40 SM 031, AI 4x16Bit,0…20mA

031-1CD70 SM 031, AI 4x16Bit,-10…+10V

031-1LB90 SM 031, AI 2x16Bit,-80…+80mV,熱電偶

031-1LD80 SM 031, AI 4x16Bit,熱電阻,2,3,4線

DMS-Module

031-1CA20 SM 031，AI DMS電橋檢測模塊

Power measurement module

031-1PA00 SM 031，AI 三相交流電檢測模塊

Analog output modules

032-1BB30 SM 032, AO 2x12Bit U  0…10 V

032-1BB40 SM 032, AO 2x12Bit I 0(4)…20mA

032-1BB70 SM 032, AO 2x12Bit,-10…+10V

032-1BD30 SM 032, AO 4x12Bit U  0…10 V

032-1BD40 SM 032, AO 4x12Bit I 0(4)…20mA

032-1BD70 SM 032, AO 4x12Bit,-10…+10V

032-1CB30 SM 032, AO 2x16Bit,0…10V

032-1CB40 SM 032, AO 2x16Bit I 0(4)…20mA

032-1CB70 SM 032, AO 2x16Bit,-10…+10V

032-1CD30 SM 032, AO 4x16Bit,0…10V

032-1CD40 SM 032, AO 4x16Bit I 0(4)…20mA

032-1CD70 SM 032, AO 4x16Bit,-10…+10V RS232/422/485 -and other CPs

040-1BA00 CP 040 - RS232 interface

040-1CA00 CP 040 - RS422/485 interface

Counter modules

050-1BA00 FM 050, Counter 1x32Bit DC 24V, DO 1xDC 24V0.5A

050-1BA10 FM 050, Counter 1x32Bit DC 5V,  DO 1x DC 24V 0.5A

050-1BB00 FM 050, Counter 2x32Bit DC 24V

050-1BB30 FM 050, Counter 2x32Bit DC 24V ECO

050-1BB40 FM 050, Counter 2x24Bit DC 24V

SSI modules

050-1BS00 FM 050, SSI RS422 24/32Bit 100/300/600kBit/s

Fieldbus slave modules w/o I/Os

053-1CA00 IM 053CAN, CANopen slave

053-1DN00 IM 053DN, DeviceNet slave

053-1DP00 IM 053DP, Profibus-DP slave

053-1EC00 IM 053EC, EtherCAT slave

053-1IP00 IM 053IP, EtherNet/IP從站

053-1MT00 IM 053MT, Modbus/TCP slave

053-1PN00 IM 053PN, PROFINET-IO slave

Motion modules

054-1BA00 FM 054, Stepper module

054-1CB00 FM 054, DC Motor module

054-1DA00 FM 054, Pulse Train output module

Line Extension

060-1AA00 IM 060, 與IM061成對使用，通過VIPA 950-0KD30（2m）連接

061-1BA00 IM 061, 與IM060成對使用，通過VIPA 950-0KD30（2m）連接

Cable

950-0KD30 擴展專用電纜（2m），用于連接IM060和(hé / huò)IM061

CPU

013-CCF0R00 SLIO 013 64-128KAct.Eth.16DI,12DO,2AI(4counter,2PTM/PWM)

014-CEF0R00 SLIO 014 64-192K PG/OP.Eth.

014-CEF0R01 SLIO 014 128-256K 2xAct.Eth.

015-CEFPR00 SLIO 015PN 256-512K PG/OP.Eth.

015-CEFNR00 SLIO 015N 256-512K 2xPG/OP.Eth. 1xCP.Eth.1xEtherCAT

015-CEFPR01 SLIO 015PN 256-512K 2xAct.Eth. 2xPN

017-CEFPR00 SLIO 017PN 512K-2M 2xAct.Eth. 2xPN

FeatureSets Card

955-C000020 VSC003 + 64KB (CARD)

955-C000030 VSC006 + 128KB (CARD)

955-C000040 VSC009 + 256KB (CARD)

955-C000050 VSC012 + 512KB (CARD)

955-C000060 VSC014 + 1MB (CARD)

955-C000070 VSC016 + 1,5MB (CARD)

955-C000M00 VSC001 + PB-M (CARD)

955-C000M20 VSC004 + 64KB, + PB-M (CARD)

955-C000M30 VSC007 + 128KB, + PB-M (CARD)

955-C000M40 VSC010 + 256KB, + PB-M (CARD)

955-C000M50 VSC013 + 512KB, + PB-M (CARD)

955-C000M60 VSC015 + 1MB, + PB-M (CARD)

955-C000M70 VSC017 + 1,5MB, + PB-M (CARD)

955-C000S00 VSC002 + PB-S (CARD)

955-C000S20 VSC005 + 64KB, + PB-S (CARD)

955-C000S30 VSC008 + 128KB, + PB-S (CARD)

955-C000S40 VSC011 + 256KB, + PB-S (CARD)

955-C0ME040 VSC031 +256KB, +EC-M, +MC-4A (CARD)

955-C0NE040 VSC032 +256KB, +EC-M, +MC-8A (CARD)

955-C0PE040 VSC033 +256KB, +EC-M, +MC-20A (CARD)

Clamp modules

001-1BA00 CM 001 - 8xDC 24V clamps

001-1BA10 CM 001 - 8xDC 0V clamps

001-1BA20 CM 001 - 4xDC 24V, 4xDC 0V clamps

Miscellaneous

000-0AA00 SLIO bus cover 1 piece

000-0AB00 SLIO shield bus carrier 10 pieces

000-0AC00 SLIO coding keys 100 pieces

000-0DN00 SLIO DeviceNet jack for IM DeviceNet jackfor IM053-1DN00
