一(yī / yì ／yí)、測試概述
本次測試爲(wéi / wèi)在鄭州通信段管轄範圍内進行GSM-R基站指标測試及GSM-R無線幹擾測試
二、 測試内容：
（1）、GSM-R基站發射機指标測試；
（2）、鄭徐客專沿線GSM-R幹擾測試；
三、測試條件
（1）、GSM-R基站發射機指标測試在開封北站完成，測試時間爲(wéi / wèi)天窗點時段；
（2）、GSM-R無線幹擾測試在鄭徐線GSM-R系統基站開啓的情況下進行，測試地(dì / de)點爲(wéi / wèi)民權北站；
四、測試總結
1、GSM-R基站發射機測試
1.1、測試環境

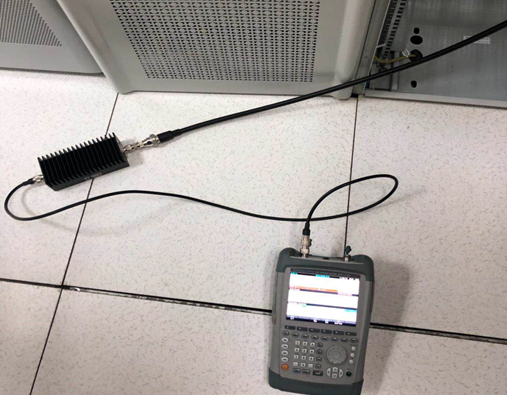

現場測試GSM-R發射機采用的設備爲(wéi / wèi)基站綜合測試儀FSH4及30dB同軸衰減器，現場連接圖如下所示：

圖1、測試設備連接圖

1.2、測試指标概述
（1）、發射機RF載波平均發射功率

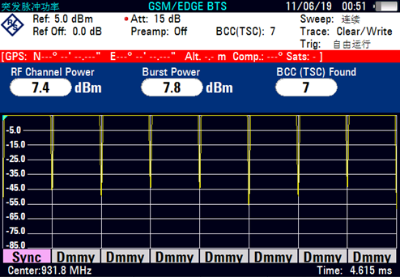

射機載波輸出功率如下圖所示，通過讀取綜合測試儀功率讀數并補償相關衰減後可以得出測試結果如下：
發射機載波輸出功率爲(wéi / wèi)：7.4+30=37.4dBm
發射機突發脈沖功率爲(wéi / wèi)：7.82+30=37.82dBm

圖2發射機載波平均功率

（2）、發射機平均頻率誤差

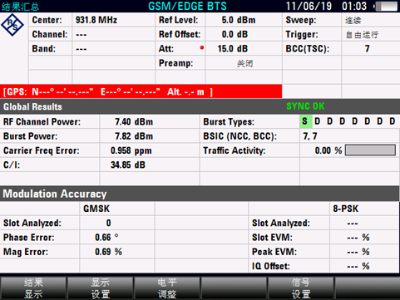

從測試結果彙總中讀取發射機平均頻率誤差爲(wéi / wèi)：
Carrier Freq Error:0.958 ppm,即0.958×10-6Hz

圖3發射機平均頻率誤差

（3）、發射機相位誤差測試

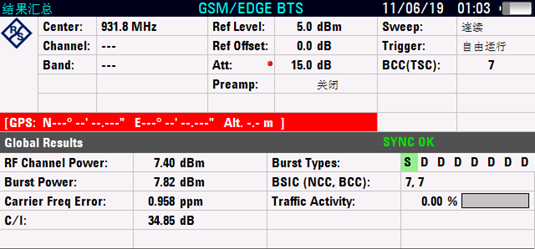

從測試結果彙總界面中讀取發射機相位誤差爲(wéi / wèi)：Phase Error：0.66°

圖4發射機相位誤差測試

（4）、發射機射頻載波發射功率時間包絡測試

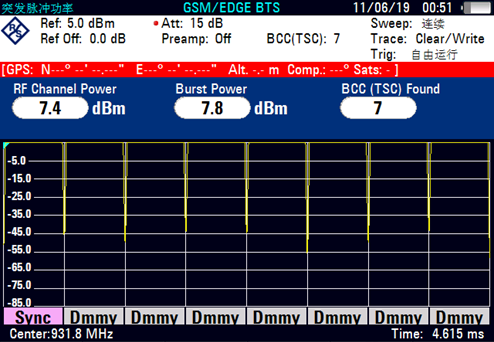

圖5發射機突發脈沖功率時間包絡測試

2、GSM-R無線幹擾測試
1.1、測試環境

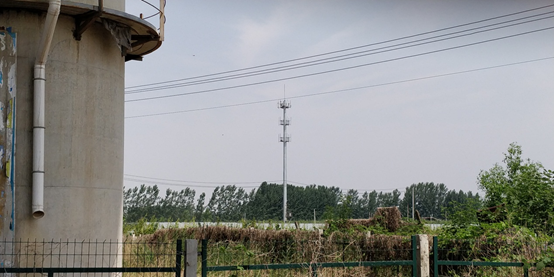

此次選取的幹擾測試點位于民權北站附近，受幹擾小區爲(wéi / wèi)SQXXLS-MQB14，大緻公裏标爲(wéi / wèi)K407+363附近，現場地(dì / de)形如下圖所示：

1.2、測試結果概述

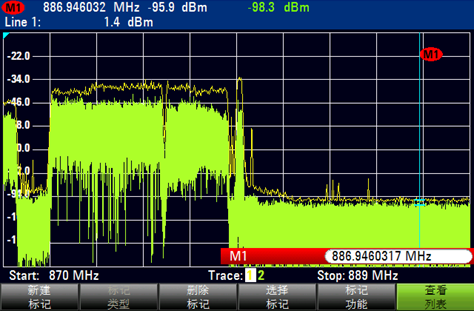

通過使用頻譜儀對現場無線電環境進行測試，在該點對GSM-R上行頻段885MHz-889MHz進行頻譜掃描和(hé / huò)底噪監測後發現，該點GSM-R上行本底噪聲在-98.3dBm左右，并未發現明顯幹擾問題，同時監測當前區域内中國電信CDMA基站信号發射情況，也不存在電信信号拖尾或者大功率雜散對GSM-R上行的幹擾，具體測試頻譜圖參見下圖：

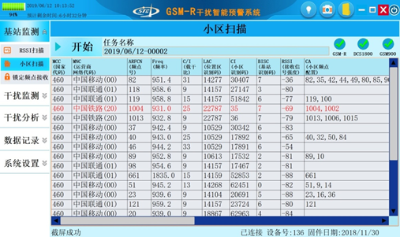

随後通過使用我公司GSM-R幹擾監測儀對現場測試環境進行小區掃描可以發現當前鐵路GSM-R使用小區主BCCH頻點爲(wéi / wèi)1004，其小區位置爲(wéi / wèi)LAC：22787、CI：35；小區掃描結果如下圖所示：

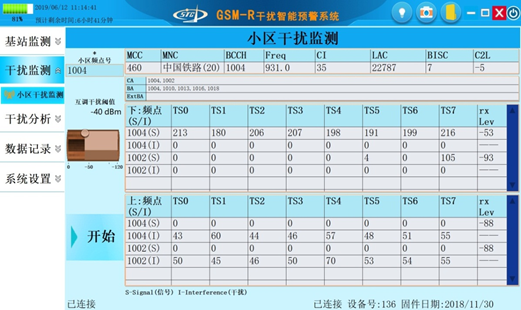

繼續鎖定當前小區BCCH頻點，對當前小區每個頻點每個時隙的信号和(hé / huò)幹擾數量進行實時監測，可以判斷當前小區頻點受幹擾情況，通過監測數據可以看出該小區的頻點1004和(hé / huò)1002均存在上行幹擾，監測數據如下圖所示；

1.3、測試小結
通過此次現場對GSM-R無線幹擾問題進行測試，我公司研發的GSM-R幹擾監測儀對現場GSM-R上下行幹擾均能進行準确的監測，發現受幹擾的頻點及幹擾嚴重程度，并且該設備爲(wéi / wèi)便攜式平闆設備，對工程師現場測試和(hé / huò)判斷GSM-R幹擾情況更爲(wéi / wèi)簡便，可以作爲(wéi / wèi)現場進行GSM-R幹擾問題判斷的有力工具。
